Resultats de les simulacions: El mà xim Von Misses és de 102,38 MPa, i el desplaçament mà xim de 0,46 mm. Per tant, amb aquests resultat podem observar que la porta resisteix els actes vandà lics als quals pot ser sotmesa. Encara que resisteixi, per tenir una major seguretat, s'ha soldat una estructura al interior de la porta per tal de donar-li més rigidesa i evitar que es flexioni.
Resisteix la porta als actes vandà lics realitzats amb una pota de cabra?
Material: Acer
Restriccions: A les superficies on es troben les frontisses i el cadenat
Cà rrega: Tota la cà rrega s'aplica a un punt que hem creat. El moment en el punt és de 6000 N mm i simula l'acció d'una pota de cabra de 300 mm a la que se li aplica una força de 20 kg
S'ha realitzat una shell ja que la porta té un gruix constant de 3 mm i la malla té 30 elements
Simulació Estructural
La simulació estructural és l’anà lisi que es refereix a l’ús d’equacions de resistència de materials per trobar els esforços interns, deformacions i tensions que actuen sobre una estructura. Abans de començar la simulació estructural, ens hem plantejat diferents preguntes. Aquestes es respondran grà cies a les simulacions que es realitzaran. A més a més, si els resultats no son els favorables, es realitzaran les modificacions necessà ries.
Aquestes son les següents:
-
Resisteix la porta als actes vandà lics realitzats amb una pota de cabra?
-
Resisteix l’estructura interna el pes d’una persona?
-
Resisteixes les parets exteriors a cops forts?
-
Resisteix la base al pes de totes les bosses?
-
Resisteix l’eix del mecanisme el pes?
Porta
Estructura
Resisteix l'estructura interna el pes d'una persona?
Material: Acer
Restriccions: a la part inferior que està en contacte amb el terra
Cà rrega: La cà rrega de1000 N s'ha aplicat a la part superior de l'estructura, simulant el pes d'una persona a sobre del contenidor
La malla conté 10363 elements

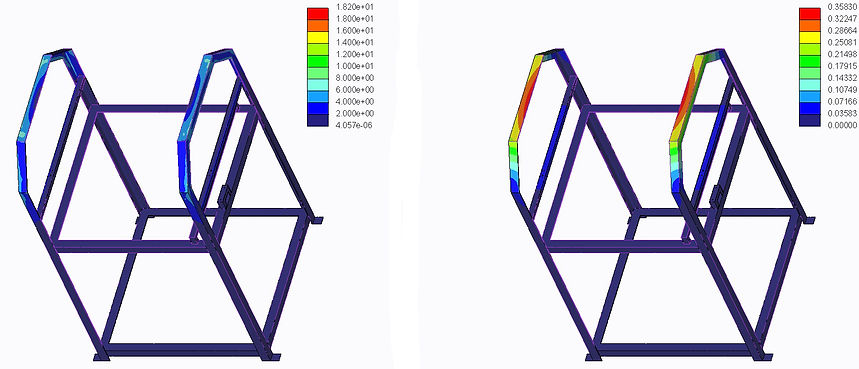

Resultats de les simulacions: El mà xim Von Misses és de 1,820 e+01 MPa, i el desplaçament mà xim de 0,35 mm. Els resultats indiquen que l'estructura resisteix les possibles cà rregues a les que pugui ser sotmesa l'estructura interna del contenidor, ja que es reparteix la cà rrega sobre les diferents parts de l'estructura.
Paret Lateral
Resisteix la paret lateral a cops forts?
Material: Acer
Restriccions: S'ha restringit totes les aristes laterals, ja que estan soldades a les altres parets laterals del contenidor
Cà rrega: La cà rrega de 1000 N s'ha aplicat al lateral, simulant un cop des de l'esterior per intentar trencar la xapa.

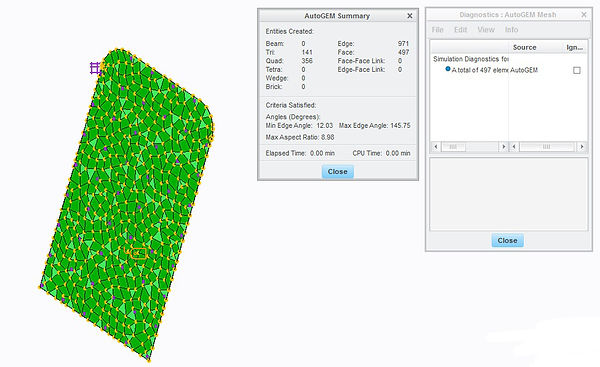

La xapa té un gruix constant de 3 mm i per tant s'ha realitzat una shell per tal de facilitar el procés de cà lcul. La malla final (refinada) conté 497 elements
Resultats de les simulacions: El mà xim Von Misses és de 5569 MPa, i el desplaçament mà xim de 15 mm. Els resultats són una mica més elevats que a les altres simulacions, però és per això que s'ha realitzat una estructura interna. Si es té en compte que el contenidor va soldat per totes les aristes a les altres xapes exterior i a l'estructura interna, tant el Von Misses com el desplaçament es redueixen.
Reixa Base
Resisteix la base al pes de totes les bosses?
Material: Acer
Restriccions: A les superficies laterals, ja que van soldades a l'estructura interna del contenidor i a les xaper laterals
Cà rrega: La cà rrega de 2000 N s'ha aplicat a tota la superficie, simulant el pes del contenidor i de totes les bosses que hi poden arribar a cabre dins
S'ha realitzat la malla de la reixa, i s'obté un resultat de 49617 elements
Resultats de les simulacions: El mà xim Von Misses és de 6,48 MPa, i el desplaçament mà xim de 0,05 mm. Els resultats indiquen que l'estructura resisteix les possibles cà rregues a les que pugui ser sotmesa l'estructura interna del contenidor, ja que es reparteix la cà rrega sobre les diferents parts de l'estructura.
Es pot comprovar que l'estructura soldada redueix el Von Misses i el desplaçament de forma notable. Els resultats de la simulació amb l'estructura es: Von Misses de 24,8 MPa i desplaçament de 0,05 mm.
S'ha realitza un anà lisi de fatiga per veure com la reixa de la base suporta 1000000 de cicles de cà rregues.
Els resultats son positius ja que el 20 és un número molt elevat, que ens indica que pot aribar a soportar 10^20 cicles. També el color verd significa que la peça no pateix sonò que resisteix bé l'esforç.
Cadenat
Resisteix el suport del cadenat a una força extrema?
Material: Acer
Restriccions: a la superfÃcie posterior de la xapa
Cà rrega: La cà rrega de 9800 N s’ha aplicat a la superfÃcie del davant del cilindre que subjecta el cadenat. Aquesta força extrema simula l’acció d’arrencar el cadenat per tal d’obrir la porta . Hem aplicat aquesta força extrema ja que considerem que el bon funcionament d’aquest subconjunt és vital per tal de què el contenidor realitzi la seva funció correctament.
La malla conté 1299 elements, que són la suma dels 6 triangles, els 8 quadrats i 1285 tetra de la malla. No s’ha realitzat cap shell.
Resultats de les simulacions: El mà xim Von Misses és de 760 MPa, i el desplaçament mà xim de 0,04 mm. El desplaçament és gairebé inapreciable, i per tant l’estructura suporta bé les foces. Es podria millorar canviant el material a un amb un lÃmit elà stic superior però els canvis no són necessaris.
